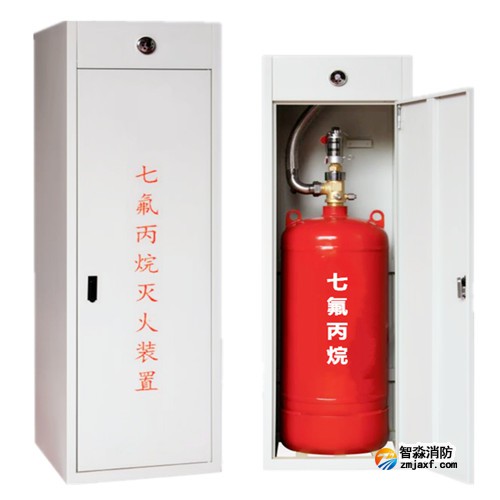

機房七氟丙烷氣體滅火系統設計
機房氣體滅火系統的設計,是考慮保護區域,劑濃度、浸泡時間等等,當然,如果你是一個設計單位,設計七氟丙烷滅火系統是很容易的,如果你是一個建設單位,可能不經常接觸到七氟丙烷氣體滅火系統,不過也不用擔心,許多制造商現在將幫助你設計,智淼消防是設計生產安裝和維護的一站式服務,以及填充七氟丙烷單元,如果你有一個項目要做七氟丙烷氣體滅火系統,可以聯系杰伊幫助設計,杰出的專業設計團隊,設計方案是免費的,那么具體設計步驟請見下文。
1. 代理
七氟醚HFC227ea的化學配方為CF3CHFCF3，其質量應符合相應的安全技術指標。
2. 保護區域
保護區的劃分應當符合下列要求。
(1)保護區應劃分一個固定的單一封閉空間;當同一間隔的吊頂與地板下面需要同時保護時，可組合為一個保護區。
(2)使用管網滅火系統時,保護區的面積不應超過800㎡;體積不應大于3600m3。
(3)當使用預制的滅火設備,一個保護區域的面積不應超過500㎡;體積不應大于1600m3。
(4)保護區內最低環境溫度不低于-l0℃。
(5)保護區域圍護結構及門窗的耐火極限不低于0.5h;頂棚耐火不應低于0.25h。
(6)保護區內圍護結構所承受的內壓允許壓力不低于1.2kpa。
(7)在保護區內滅火時，應保持密封狀態。噴涂七氟醚前，除減壓口外的其他開口、保護區內使用的通風機和通風管道的防火閥應關閉。
(8)保護區域的減壓口應設置在外墻上，且應設置在保護區域凈高的2/3以上。
卸壓口面積計算如下:
Fx = 0。L5 * Q / (Pfx0.5)
其中，F(xiàn)x——泄壓港區(mz);
117f丙烷在保護區內平均噴涂量(kg/s) Q;
內部壓力下的允許壓力(Pa)。
當彈性關門裝置或彈簧門有保護面積時，其開啟面積不小于減壓口的計算面積，則不需要設置減壓口。
(9)兩個或兩個以上相鄰的保護區，實行聯合分配制度。
3.設計濃度
七氟醚的滅火設計濃度為8%。
4. 浸泡時間
浸泡時間不應少于3分鐘。
5. 設計用量
滅火系統的設計總劑量為保護區域的滅火設計總劑量與系統未盡馀量之和。如果這還不清楚，你可以找七氟醚單元來幫助你。
(1)防護區內的設計滅火量計算如下:
式中W=K*(V/S)*C/(100-c)滅火設計用量;
C—氟丙烷滅火設計濃度(%);
s-1-fm-7過熱蒸汽在101kpa和保護區內最低環境溫度下的比容(m3/kg);
V——保護區凈容積(m3);
K -高程修正系數。
七氟醚在不同溫度下的過熱蒸汽體積計算如下:S=K1+K2*T
k1 - 0.1269
k2 - 0.000513
(2)剩余排放包括儲存容器內的剩余排放和管網內的剩余排放。
1)儲存容器內的剩余量可根據儲存容器內吸管噴嘴下方的容器容積來計算。
2)排除不平衡管網及僅封閉一個空間的保護區內管線內的殘余量。
3)與兩個或兩個以上的封閉空間不平衡管網在保護區,管網的殘余量可以通過計算之間的區別每個長分支管的長度和最短的長度管道根據每個管的長度后第一個支點。
