第一章 角鋼法蘭連接

一、角鋼法蘭連接是傳統的風管連接方式，法蘭一般用角鐵制作（因此也稱為角鐵法蘭），角鐵通常用鉚接的方式固定在風管兩端，兩段風管的法蘭對接后，中間加上密封墊用螺栓連接。

角鋼法蘭連接的優點是強度高、穩定性和密封性好、不易變形，缺點是成本較高、效率較低。

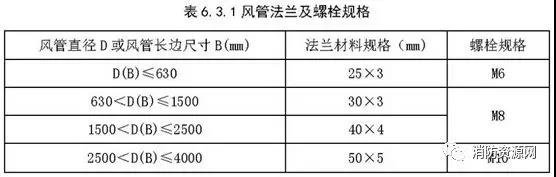

二、金屬風管采用法蘭連接時，法蘭材料規格應按《建筑防煙排煙系統技術標準》表6.3.1選用，風管接口的連接應嚴密、牢固，法蘭墊片應為不燃材料（A級），厚度不應小于3mm，不應凸入管內和法蘭外。螺栓孔的間距不得大于150mm，矩形風管法蘭四角處應設有螺孔。（6.3.1）

三、角鋼法蘭矩形風管制作應符合下列規定：

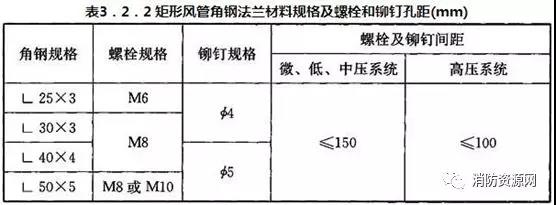

1、角鋼法蘭的連接螺栓和鉚釘?shù)囊?guī)格及間距應符合《通風管道技術規程》表3.2.2的規定，法蘭的焊縫應熔合良好、飽滿，不得有夾渣和孔洞；法蘭四角處應設螺栓孔，同一批同規格的法蘭應具有互換性。（3.2.2）

2、壁厚小于或等于1.2mm的風管采用角鋼法蘭連接時，應將風管端面翻邊，并用鉚釘鉚接。風管的翻邊應平整、緊貼法蘭、寬度均勻，翻邊高度不應小于6mm；咬縫及四角處應無開裂與孔洞；鉚接應牢固，無脫鉚和漏鉚。

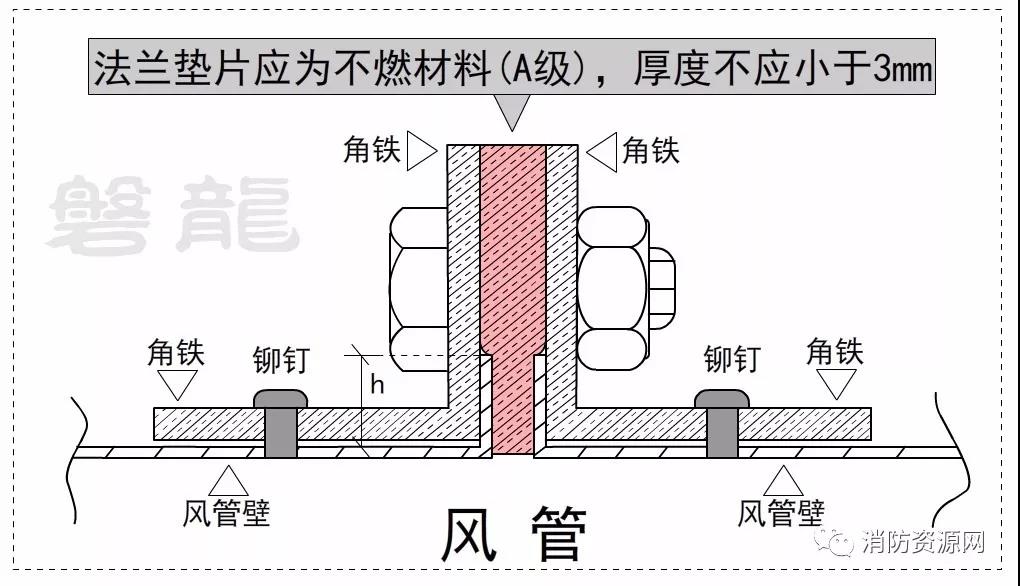

四、角鋼法蘭的連接大樣圖如下：

（翻邊高度h≥6mm）

五、有關法蘭連接風管的更多要求，參見相關規范及技術標準：《建筑防煙排煙系統技術標準》、《通風管道技術規程》、《通風與空調工程施工質量驗收規范》等等。

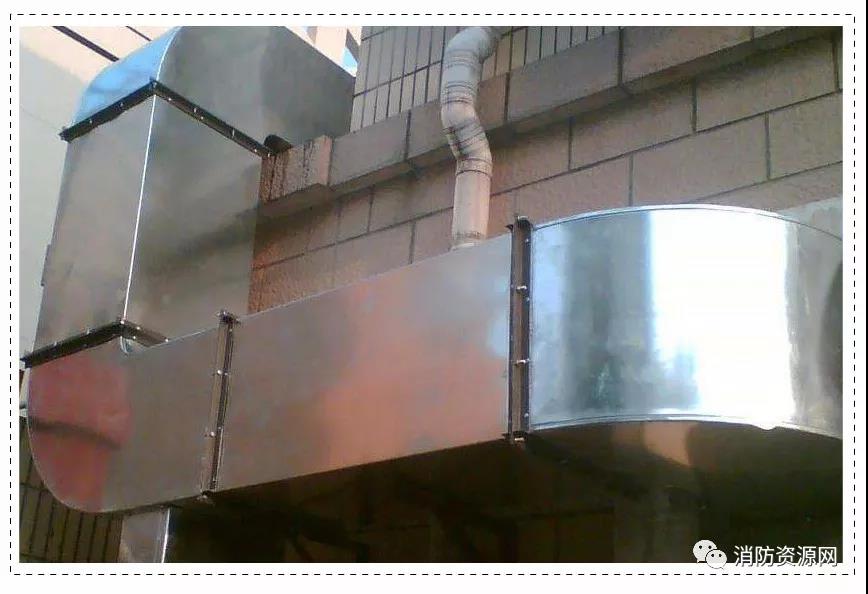

六、角鋼法蘭工程示例：

第二章 薄鋼板法蘭連接

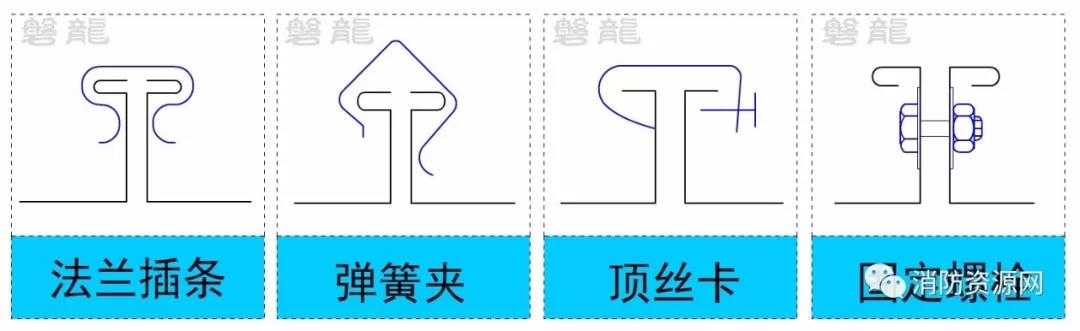

一、薄鋼板法蘭連接，通常是指風管壁與法蘭為一體的連接形式，這種方式將風管端面折邊成法蘭片，采用法蘭插條、彈簧夾、頂絲卡（U形緊固螺栓）、固定螺栓等部件進行連接，防排煙風管只能采用固定螺栓。

這種連接方式的法蘭由風管壁折邊而成，管壁相對較薄，因此稱為薄鋼板法蘭；又因為法蘭與風管壁由同一塊鋼板加工制作，因此也稱為“共板法蘭”。（注：這種形式不需要專用的法蘭片，也有人稱為“無法蘭”連接。）

相對前面所述的角鋼法蘭連接方式，薄鋼板法蘭連接的安裝效率高、造價低，廣受市場歡迎。

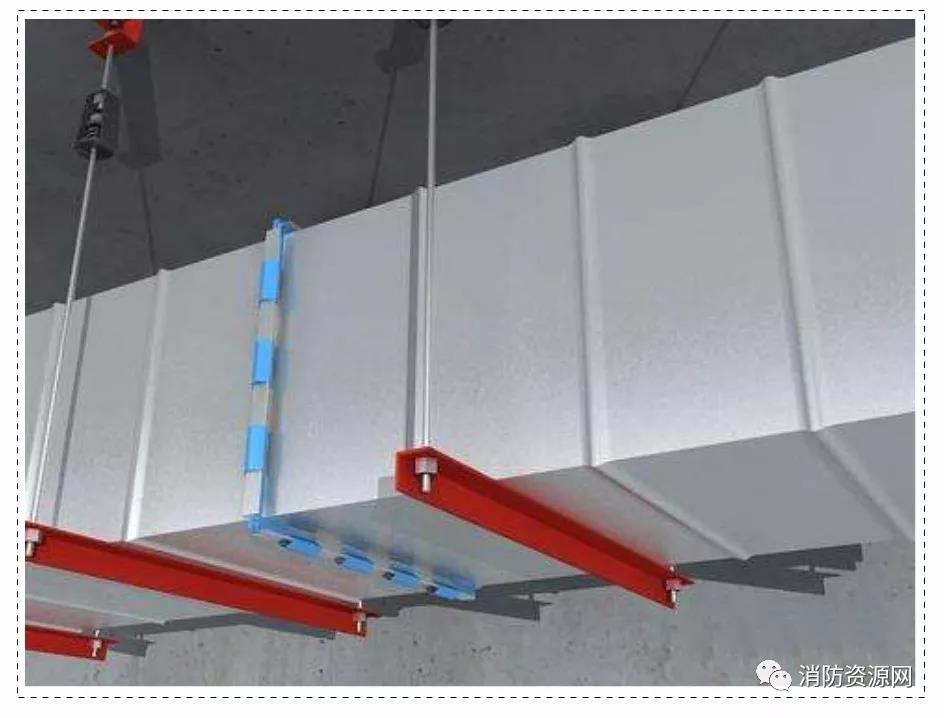

以下示例為薄鋼板法蘭連接風管，這種彈簧夾的固定方式在防排煙風管中不許可。

二、薄鋼板法蘭風管應采用螺栓連接，風管接口的連接應嚴密、牢固，法蘭墊片應為不燃材料（A級），厚度不應小于3mm，不應凸入管內和法蘭外。

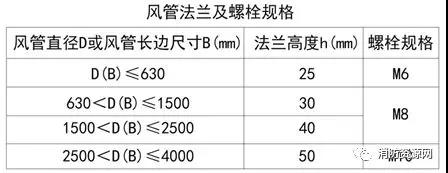

三、薄鋼板法蘭高度及連接應按下表規定執行，其螺栓孔的間距不得大于150mm，矩形風管法蘭四角處應設有螺孔，法蘭高度h不應小于下表值：

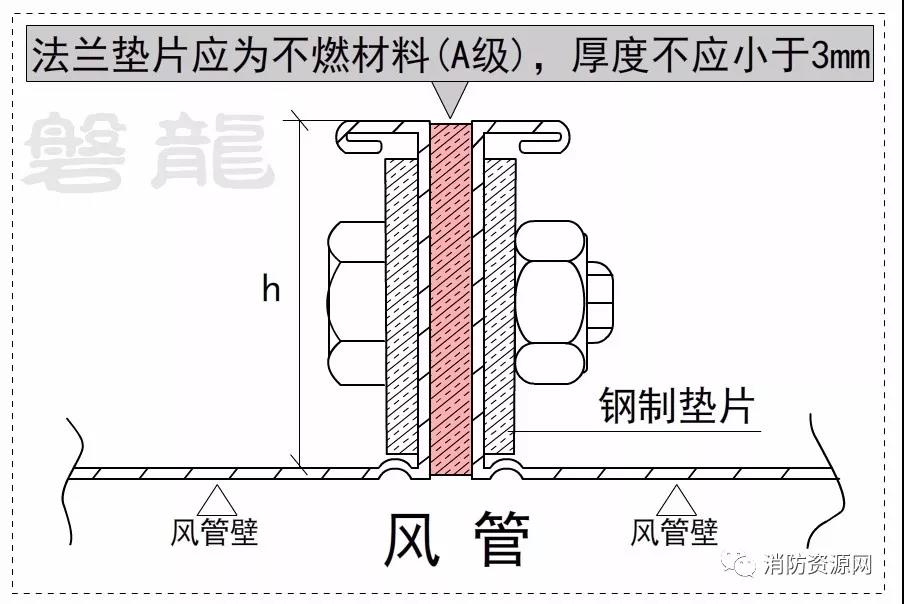

四、薄鋼板法蘭風管的螺栓連接大樣圖如下：

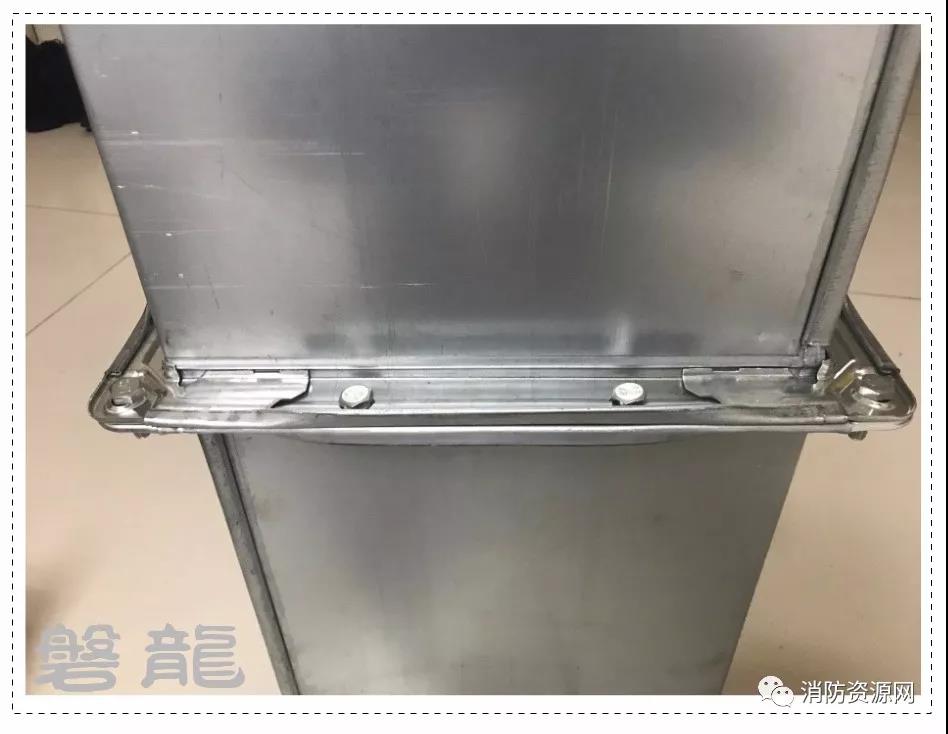

五、通過多省廠家調研，確認全國各省均有廠家可按規范要求生產，且現場確認施工完全可行，現場安裝樣圖如下：

六、有關薄鋼板法蘭連接風管的更多要求，參見相關規范及技術標準：《建筑防煙排煙系統技術標準》、《通風管道技術規程》、《通風與空調工程施工質量驗收規范》等等。

第三章 應用范圍

很明顯，薄鋼板法蘭的強度、穩定性、密封性等，都會要比角鋼法蘭差，通常應用于中、低壓風管系統，根據《通風與空調工程施工質量驗收規范》要求，薄鋼板法蘭矩形風管不得用于高壓風管（4.2.3-2）。

同時，本人認為，薄鋼板法蘭風管也不宜用于100米以上的超高層建筑以及重要公共建筑。

第四章 爭議探討

根據《通風與空調工程施工質量驗收規范》要求，排煙系統風管鋼板厚度可按高壓系統確定，同時明確了薄鋼板法蘭矩形風管不得用于高壓風管，那么，排煙系統的風管是否屬于高壓系統風管，到底能不能用薄鋼板法蘭的連接方式？

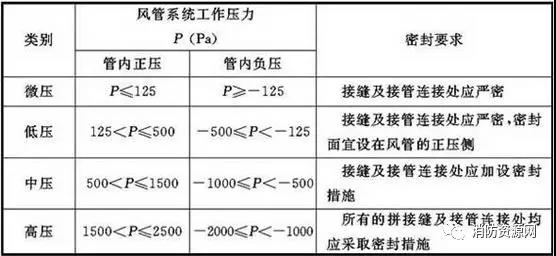

1、根據規范要求，風管系統按其工作壓力應劃分為微壓、低壓、中壓與高壓四個類別，并應采用相應類別的風管。風管類別應按下表的規定進行劃分。（4.1.4）

2、排煙系統風管的實際工作壓力，通常屬于中、低壓系統，規范要求排煙系統風管鋼板厚度按高壓系統確定，是考慮排煙系統的重要性，采取的一種加強措施。

排煙風管的其他要求，通?？梢园凑諏嶋H承壓等級確定，比如：螺栓和鉚釘?shù)拈g距可按中、低壓系統確定，排煙系統的金屬風管仍可以采用薄鋼板法蘭的連接方式等等。
