IDC機房建設方案參考資料

由于計算機設備的集成度越來越高，網絡化程度也越來越高，所以信息系統更加依賴于高可靠的網絡中心的不間斷運行。網絡中心的高可靠運行需求，給機房場地環境帶來了更高的要求。

網絡中心機房建設內容：

機房裝修系統

機房布線系統(網絡布線、電話布線、DDN、衛星線路等布線)

機房屏蔽、防靜電系統(屏蔽網、防靜電地板等)

機房防雷接地系統

機房保安系統(防盜報警、監控、門禁)

機房環境監控系統

機房專業(精密)空調通風系統

機房服務器及網絡設備機柜/機架

機房照明及應急照明系統

機房UPS配電系統

機房設備遠程控制管理系統(KVM)

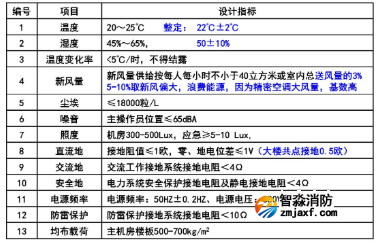

下表為機房建設的基本參數要求：

怎樣進行網絡中心機房建設設計？

在進行網絡中心機房設計前，先要確定所需要的機房面積。哪怎樣計算所需要的機房面積呢？

如果用戶沒有確定的機房場地及面積可以參考《機房建設標準》來計算

1、網絡中心機房組成應按計算機運行特點及設備具體要求確定，一般宜由主機房、基本工作間、第一類輔助房間、第二類輔助房間、第三類輔助房間等組成。
2、網絡中心機房的使用面積應根據計算機設備的外形尺寸布置確定。在計算機設備外形尺寸不完全掌握的情況下，電子計算機機房的使用面積應符合下列規定：

一、主機房面積可按下列方法確定：
1.當計算機系統設備已選型時，可按下式計算：
A=K∑S （2.2.2-1）
式中A-計算機主機房使用面積（m²）；
K-系數，取值為5～7；
S-計算機系統及輔助設備的投影面積（m²）。
2.當計算機系統的設備尚未選型時，可按下式計算：
A=KN （2.2.2-1）
式中K-單臺設備占用面積，可取4.5～5.5（m²/臺）；
N-計算機主機房內所有設備的總臺數。

二、基本工作間和第一類輔助房間面積的總和，宜等于或大于主機房面積的1.5倍。
三、上機準備室、外來用戶工作室、硬件及軟件人員辦公室等可按每人3.5m²～4m²計算。

在確定設計網絡中心機房面積及位置后，就要確定機房布局：即根據機房平面及用戶需求，遵循機房建設規范及相關標準，劃分合理的布局。

機房布局，需要考慮以下幾點：

1、不僅要考慮到增加主機房有效面積的利用率，便于機房設備、服務器機柜的合理擺放；又要兼顧人員和設備的進出通道，避免人員頻繁穿越機房區域；還要體現出企業機房的美觀、科技形象。

2、機房平面和空間布局應具有適當?shù)撵`活性，以便設備增容或擴建。

3、盡可能合并和減少輔助機房區房間，提高主機房和一類輔助間的利用面積。

4、便于設備擺放和人員操作，同時滿足空調制冷、電源配電的需要。

5、進出通道合理布局，便于機房管理人員、維護、參觀訪問人員合理分流。

6、在做機房布局設計時需要與用戶多溝通，深入了解用戶對布局及功能區的需求，最終確定布局后才能進行下一步的工作。

機房的功能布局一般分為：

主機房：用于安置小型機/服務器等主機、通訊網絡區域（內外網絡）、存儲區域、介質庫區域。

監控室：網絡管理人員上班、值班場所，監控室和主機房相通，主要對主機房進行監控和管理，減少人員頻繁進入主機房。

資料室：存放資料的房間。

配電室：負責整個主機房關鍵設備的配電，放置UPS及電池系統。

鋼瓶間：放置氣體消防的鋼瓶間，要求開門方向正對消防通道，保證危急時刻的快速處理。如小機房采用無管網則不需要設置。

輔助功能區：

會議接待室：為機房的參觀人員及內部的機房管理人員準備的臨時接待場所。

硬件維修和軟件開發室：設備的維修和軟件的開發測試，不能在主機房內進行。

休息室：提供給機房管理人員值班休息的場所。

值班及更衣室：值班和更衣室設置在機房的入口，便于管理和人員進出的需求。

洗漱間和衛生間：洗漱間和衛生間設置靠近管理人員主要工作的區域。

功能區布局基本原則：

機房系統是一個封閉區域，走廊兩端進出設門禁、防火門；

主機房周圍（介質庫、監控室）是和機房同等保護區域，應在機房內設立；

配電室、鋼瓶室輸出管線距離主機房盡可能近一點，管線簡潔節省投資；

監控室與主機房一般是在主機房的隔壁，監控室主要是主機運行監控管理、環境物理參數監控，攝像監控系統等；

消防、門禁安保監控另設值班室24小時適時監控。

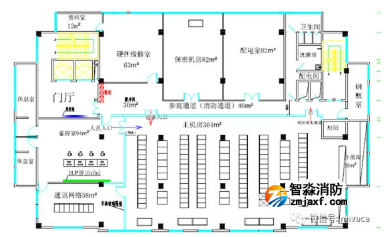

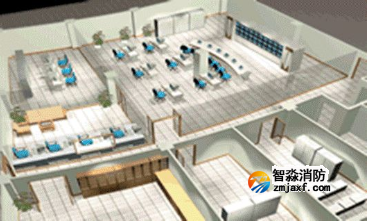

以下為一個機房布局設計，請大家根據以上設計原則自己分析一下：

在完成機房布局設計后，就可以按照機房各個系統進行詳細的設計了。

第一個子系統：機房裝飾裝修

在以前的機房建設設計方案中，較多地強調了計算機設備的技術要求，而忽略了掌握這些重要設備的人的需要，大多數的機房環境都會給人以沉悶、單調、煩燥的感覺。現在的機房裝飾設計方案，需要考慮的是：以人為本，充分考慮人與環境、人與機、機與環境的親和性、協調性。

在機房裝飾設計中，遵循簡潔、明快、大方的宗旨，強調規范性、標準性、實用性。

機房裝飾用材選用氣密性好、不起塵、易清潔、變形小，具有防火、防潮性能；宜選用亞光材料，避免在機房內產生各種干擾光線（反射光、折射光、弦光等）。

機房裝修工程直接決定了整個數據機房的外觀形象，可采取明快、現代的設計風格。另外，由于數據機房在功能方面的特殊性，使得數據機房的裝修設計除了必須遵循美觀、實用等一般性原則外，還必須滿足數據機房對環境（包括溫濕度、照度、潔凈度、電磁屏蔽等）的特殊要求。

地面：地面裝飾是指在機房內部鋪設優質高密抗靜電活動地板（系統電阻值范圍：1.0×10的5次方～1.0×10的8次方），符合GB6650-86《計算機機房活動地板技術條件》的要求。

墻面：墻面裝飾是指在機房墻面上使用輕鋼龍骨架＋紙面石膏板做基層，采用鋁塑板飾面?；虿捎貌输摪暹M行裝飾。

隔斷：隔斷是指采用防火玻璃或輕質隔墻對機房進行功能分區。一般在主機房監控室等采用防火玻璃；在需要隱秘的功能區采用輕質隔墻或磚墻。

天面：天面是指采用鋁合金微孔扣板做機房的天花吊頂 ，達到防塵、吸音并且美觀的效果。

窗門：根據需要在機房出入口及各功能區設置合適的門和窗。原則上在主機房采用全封閉，不設置窗，只設置門，其它功能區適當設置通風窗戶。

保溫：為防止凝露、節約能源，采取保溫措施來控制平面、立面隔熱及熱量的散失，在樓頂/地面鋪設防水防火的隔熱材料來提高機房的隔熱保溫防止凝露。一般做法是在安裝精密空調的功能區內的地板和天花上鋪設保溫棉，達到保溫隔熱的功能。

第二個子系統：機房供配電子系統

機房的供配電系統是機房工程中的關鍵項目，是一個綜合性供配電系統，在這個系統中不僅要解決計算機設備的用電問題，還要解決保障計算機設備正常運行的其它附屬設備的供配電問題，如計算機機房專用恒溫恒濕器（空調器），機房照明系統用電，安全消防系統用電等。下表為機房供配電的指標，分為三級。

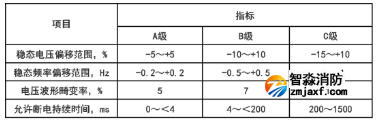

設計一個符合計算機運行要求的供配電系統，首先應確定供電等級。計算機機房的供電等級是根據計算機的工作性質及其重要性來劃分，分為三級。

一級負荷計算機房。此類機房是指如國防建設、生產、交通運輸、金融財政、航空管理等部門的機房。這些部門的機房如遇突然斷電使計算機中斷工作的話，將導致嚴重的人身傷亡等惡性事故，造成無法彌補的重大損失。所以這類機房應采用一類供電——不間斷供電系統。

二級負荷計算機房。此類機房是指如科研單位和一些應用計算機控制系統的生產單位的機房，這些單位的機房一旦突然中斷供電將使生產、運輸、通信等受到一定程度的影響，給國民經濟造成一定的損失。這類機房一般采用二類供電——需建立帶備用的供電系統。

三級負荷計算機房。此類計算機房是指應用計算機做些一般的統計、查詢、情報檢索工作單位的機房。這些機方如突然中斷供電雖會使工作受一定影響，但一般不會引起太大的損失。這類機房一般采用三類供電——按一般用戶供電。

確定供電等級后，需選擇一個切合實際的供電方式。對供電方式的選擇應在了解各種供電方式的特點基礎上，根據設備、場合、環境和供電條件等實際情況進行設計與施工。

機房供配電系統需要向以下設備提供電源：

不間斷電源（UPS）；空調（包括精密空調、機房專業空調、普通空調）；照明；維修電源插座。

而不間斷電源系統（UPS）又需要向以下設備提供電源：

小型機（甚至更高級別的計算機）；服務器；存儲設備；網絡設備（交換機、路由器、防火墻等）；應急照明；消防系統；環境監控系統；機房門禁、安防監控等系統。

在設計時需要做出配電圖，再根據需要配置配電柜、電力電纜、電源插座、走線路由等。以下是一個機房的基本配電圖，大型機房還要復雜的多。

第三個子系統：機房綜合布線系統

機房綜合布線系統為機房內部提供網絡通信基礎鏈路，在每個機架上提供結構化布線槽，為每個機架提供局域接入服務。

綜合布線系統可以采用下走線方式布線或者上走線方式布線。

一般采用光纖和六類布線，把服務器機柜、小型機、存儲服務器匯聚到網絡機柜，提供高速（1000M以上）輸出網絡。

設計范圍包括機房內的數據信息點布線、語音點布線、服務器機柜及小型機與網絡機柜之間的光纖布線 。每臺服務器機柜要求布放1個6芯以上光纜及和6根以上六類網線；小型機、存儲服務器要求每臺布放1個6芯光纜及和2根六類網線。采用星型結構匯聚到網絡機柜。光纜在兩頭分別熔接尾纖，上架管理，網絡在兩頭分別端接到六類配線架進行模塊化管理。下面為案例結構圖：

第四個子系統：不間斷電源系統（UPS）

供電系統由于電網范圍大受各種因素的影響，時常會有不正常的現象發生，往往會對計算機系統造成不利的作用，為此，采用(UPS)不間斷電源極為重要，它不但能提供穩定可靠的高質量的電源，沒有瞬變和諧波，即使當電網斷電時，它也可由后備電池支撐，繼續供電，使計算機有一定的時間進行處理。所以中心機房應采用UPS不間斷電源，防止停電造成計算機設備的損壞和網絡通訊中斷。UPS電源應提供不低于2小時后備供電能力。UPS功率大小應根據機房使用UPS電源設備的總功率進行計算，并具有20-30%的余量。設備間電源設備應具有過壓過流保護功能，已防止對設備的不良影響和沖擊。

不間斷電源系統（UPS）配置方法：

UPS功率大小應根據機房使用UPS電源設備的總功率進行計算，并具有20-30%的余量。

機房使用UPS電源設備的總功率和后備電池時間一般由用戶來確定，由于UPS屬于專業設備，一般由所選定的廠家根據用戶需求來對UPS及電池進行配置及提供整體解決方案，我們所要把其整合到我們的方案內。比較著名的廠家有梅蘭、APC、山特、科士達、臺達、愛默生等，都有相應的廠家技術支持。

怎樣選擇UPS？

許多用戶在確定UPS功率時，由于資金的困擾和對UPS不甚了解，往往從目前機房設備的容量去選擇UPS的功率，這樣就會導致UPS功率容量與負載的功率相同或略大。實際上這樣選擇是不明智的。選購UPS電源時，要根據自身電網條件、用電環境、自然環境、用電設備的特殊要求、應用和維護水平等因素，確定滿足需要的UPS電源。建議用戶從以下幾個方面來確定所選擇的UPS功率。
1、確定所需UPS的類型
1）根據負載對輸出穩定度、切換時間、輸出波形要求來確定是選擇在線式、在線互動式、后備式以及正弦波、方波等類型的UPS。在線式UPS的輸出穩定度、瞬間響應能力比另外兩種強，對非線性負載及感性負載的適應能力也較強。對一些較精密的設備、較重要的設備要求采用在線式UPS。在一些市電波動范圍比較大的地區，避免使用互動式和后備式。如果要使用發電機配短延時UPS，推薦在線式UPS。

2）UPS作為基礎供電設備，最重要的是可靠性。一般而言，功率大些的UPS的MTBF（平均無故障時間）要遠遠高于小功率UPS的MTBF。因此，從可靠性考慮應選擇功率大一些的UPS。
3）從投資成本或擴容角度考慮，建議用戶根據建設資金、未來3～5年的業務發展等方面情況，采取一次投資，一次到位的方式；或是邊成長邊建設，選擇可升級、擴容的UPS產品，避免因資金不足或業務發展預測不到位等因素帶來的重復投資的損失。
2、確定所需UPS的容量如無特殊行業標準要求，建議按如下方案考慮：
1）計算所有的負載總和(S=S1+S2+……+Sn)，單位：VA；UPS的容量≥S÷0.8（考慮UPS的抗沖擊能力及擴容需要）
2）后備滿載供電時間不少于30分鐘。
在確定UPS的功率值之后，還需要考慮UPS的備用時間：標準型，備用時間為5～10分鐘；長延時，備用時間為1～8小時，保證長時間運轉；任意配置，可根據用戶特殊需求定制。
3、考慮斷電保護的性能以及電池的后備時間
UPS依備用時間可分為標準型及長延時型。標準型UPS備用時間為5-15分鐘，長效型為1-8小時，甚至更長。假如您的設備停電時，只需要存盤、退出即可，建議選用標準型UPS；假如您的設備停電時，仍須長時間運轉，那須選用長效型UPS。
4、附加功能為了提高系統的可靠性，建議采用UPS熱備份系統，可以考慮串聯熱備份或并聯熱備份。小容量的UPS（1～2KVA）還可以選用冗余開關?？梢赃x用遠程監控面板，實現在遠端監視和控制UPS的工作?？梢赃x用監控

軟件，實現計算機和UPS之間的智能化管理?？梢赃x用網絡適配器，實現UPS的網絡化管理（基于SNMP）。在某些多雨多雷地區，可以配用防雷器。還要考慮是否能夠?qū)W(wǎng)絡使用和對外設進行保護。因為外設越來越齊全(如打印機、掃描儀)，這部分設備也同樣需要保護。是否具備電纜線浪涌保護和數據線浪涌保護功能？在無人值守時是否能夠進行自動的系統關機？另外，因為用戶商用桌面的UPS多放在自己的身邊，所以在產品的設計風格、制造工藝方面也是需要考慮的。
5、服務能力 ，每個用戶的網絡特點、電力環境都不相同，電源保護要求也隨之變化。用戶在使用UPS時可能遇到的種種問題也不盡相同，用戶希望自己購置的是完全適合實際需求的產品和服務，而且關心設備投資的短期、長期回報率及投資風險。而現實是，絕大多數用戶缺乏這方面的專業人員，所以，優質的服務體系和主動的服務態度也成為用戶選購UPS時必須考慮的一個重要因素。

更多內容請查看暖通南社UPS相關課件。

第五個子系統：機房精密空調

中心機房內都安裝有重要的計算機設備如小型機、存儲服務器服務器及網絡設備，而使用精密空調才能確保機房內各種網絡等重要服務器能可靠穩定、并在最佳狀態下運行的基礎。

以下表1和表2分別為機房在開機時和停機時的溫濕度要求。

表1  開機時機房溫、濕度要求

表2  停機時機房溫、濕度要求

機房精密空調配置：

首先需要計算空調的負荷，這是比較專業的，所以需要專業廠家提供技術支持。

但是我們需要了解以下的數據：

主設備的數量/用電情況；

機房面積及凈空高度；

廠家就可以確定精密空調的容量及配置。

機房精密空調送風方式

機房專用恒溫恒濕空調的送風模式主要有2種：上送風或下送風方式。

目前采用較多的仍是下送風、上回風方式，這種送風方式的最大優點在防靜電地板下面形成一個巨大的靜壓箱，送風均勻，機房環境溫濕度均衡性較好，但要求

在樓板上覆蓋隔熱保溫棉，在機房鋪設較高的架空防靜電地板。這種方式也比較容易實現機房下走線，適用于機房樓層較高的場地。

機房精密空調送風方式：

上送風方式一般用于機房采用上走線方式，走線采用吊裝橋架或APC機房專用走線槽，需在空調機組頂部現場制作靜壓箱和送風管，在相對送風距離較短的場合，10~12米以內也可不用送風管而僅安裝靜壓箱。

在機房寬度相對較小時，通常指12米以內，這種方式相對會節省隔熱保溫棉和防靜電地板的費用或者樓層較矮的場地。

機房精密空調室外機安裝：

如現場無特殊要求，當室外機高于室內機時，建議垂直最大距離為20米；當室外機低于室內機時，建議垂直最大距離為5米；建議管道總長不超過60米，管道長度大于30米時，需加裝DX管道延長組件。2種室外機組的安裝方式示意圖：

有些用戶由于預算方面的原因，可能無法配置精密空調，可以選擇安裝機房專用空調，與精密空調比較，機房專用空調只能保持恒定溫度，而無法保持機房恒定的濕度，其價格相對要經濟。但是如果機房有恒溫恒濕的要求，也只能使用精密空調了。

還有相對于不太重要的機房來說，機房環境不需要太高，也可以選擇安裝普通的柜式空調機，但要求具備有來電自啟動的功能。

第六個子系統：新、排風系統

機房的新風系統通常起到主要起著兩個作用，其一是維持機房內空氣的清新，保護在其內工作的人員的身體健康；其二是保證機房內空氣的一定正壓，防止室外空氣未經處理從圍護結構縫隙泄漏進機房內，影響機房空氣的溫濕度、潔凈度要求。此外，機房專用空調對新風系統也有一定需求。

計算機房采用氣體滅火，由于機房區域處于封閉狀態，一旦失火產生的有害煙塵將無法排除，鑒于此，在機房配置滿足消防規范的有關要求排風設備。排風系統采用管道式有組織排風，并配備電動排風防火閥，與消防系統聯動，平時慢速排氣，火災后高速排煙。

新、排風系統配置方案：這個系統屬于專業的系統，需要專業廠家技術支持。

第七個子系統：機房防雷接地系統

南方是雷電多發的區域，為了防止遭受雷害，確保機房內設備的安全和正常工作，提高網絡運行的安全系數，實施機房的整體防雷與接地工作是十分重要的。首先良好的接地線，可以把計算機信號的干擾濾掉。此外，當遇到雷電、機柜附近的強功率源或電弧干擾時，良好的機房防雷接地系統也能對計算機設備起到一定的保護作用。

機房防雷統設計：

機房電源防雷：一般采用三級防雷，分別在大樓配電室安裝第一級防雷器，在樓層配電室安裝第二級防雷器，在機房進線端安裝第三級防雷器，如有特別敏感的設備需要特別保護，則還需要配置防雷電源插座。所有的防雷器必須使用相應線徑的銅芯電纜連接到最近的等電位網，通過等電位網接入地網中。

連接銅芯電纜的線徑要求：

第一級：要求線徑達到50平方以上；

第二級：要求線徑達到30平方以上；

第三級：要求線徑達到16平方以上。

機房信號防雷：與電源防雷一樣，通訊網絡的防雷主要采用通訊避雷器防雷。目前，計算機遠程聯網常采用的方式有電話線、專線、X.25、DDN和幀中繼等，通訊網絡設備主要為MODEM、DTU、路由器和遠程中斷控制器等。通常根據通訊線路的類型、通訊頻帶、線路電平等選擇通訊避雷器，將通訊避雷器串聯在通訊線路上。并要有良好的接地線。

防雷系統需要具備防雷資質的專業公司才能設計施工，所以本系統一般采用合作方式進行，由專業公司提供技術支持。

目前比較常用的防雷設備廠家有地凱、盾牌、OBO、TOP等。

接地系統設計：

根據國家規范以及機房接地要求，機房接地系統最好采用綜合接地方式，在機房內用扁鋼把所有接地點都連成一體，將三種接地引下線接入地樁。

交流接地和安全工作接地合二為一，與直流接地，防雷接地分別用三根接地引線引至大樓的地面，如圖12-2所示E2，E3，E4。再將它們與避雷地樁E1接成綜合接地網。這樣他們就有同樣的電位，在發生雷擊時，不會發生雷電反擊而損壞設備。同時，要求接地電阻小于1Ω，可保證接地線間不產生電位差、不相互干擾。這是目前工程上最常見的做法。為了保證接地電阻小于1Ω，我們將采用優質的接地體和引下線，根據實際情況綜合運用深埋、添加降阻劑、增大接地線橫截面面積、增加接地體數量等方法來降低接地電阻，以達到國家標準的要求。

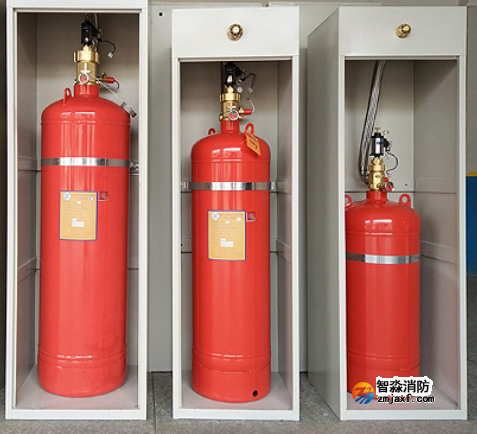

第八個子系統：氣體消防系統

與防雷系統一樣，都是需要具備消防資質的專業公司才能進行設計及施工，所以本系統一般采用合作方式進行，由專業公司提供技術支持。

由于氣體滅火屬于全淹沒的滅火系統，對人體會造成毀滅性傷害，所以建議只在設備較多且無人值班的功能區采用氣體消防，在需要人員值班的功能區還是采用普通噴淋消防系統比較保險。

一般采用七氟丙烷自動滅火系統 ，根據機房面積確定使用管網或者無管網滅火方式，一般面積較小的機房（小于50平米），采用無管網方式，面積較大的機房需要采用管網方式。

消防系統還要具備火災報警功能，滅火裝置具有自動、手動及機械應急操作三種方式 。

氣體消防系統：氣體消防要求消防區域空間必須密封。

第九個子系統：照明及應急照明系統

計算機房內的照明要求在離地面0.8m處，照度不應低于200lx，其它房間的照明不應低于5lx,主要通道及有關房間可根據需要設置，但其照度要求是在離地面0.8m處不低于1lx。

考慮照明質量均勻度、對比度，防止眩光影響。機房照明使用明裝式菱紋燈盤連續安裝，防止直射眩光。

正常照明系統由220V市電單電源供電，現場開關控制。

應急照明由UPS電源供電，照度作為正常照明的一部分，平時由現場開關控制，消防自動報警時由消防信號強制開啟。其照度宜為一般照明的1/10。

照明及應急照明系統

計算機機房應設置疏散照明和安全出口標志燈，其照度不應低于0.51X。電子計算機機房照明線路宜穿鋼管暗敷或在吊頂內穿鋼管明敷。大面積照明場所的燈具宜分區、分段設置開關。

技術夾層內應設照明，采用單獨支路或?qū)Ｓ门潆娤洌ūP）供電。

第十個子系統：安保系統（含機房門禁、視頻監控及紅外報警）

中心作為信息系統的核心重地，需要保證絕對的安全，所以需要一個結合視頻監控、紅外報警以及門禁管理的綜合安保系統，可以實時監控到進入機房的人員以及對非法闖入進行報警和錄像，為機房的安全提供保障。

系統要求實現與動力環境監控系統的聯動，一旦發生安防告警，可以切換到相應攝像機畫面，并啟動錄像功能。

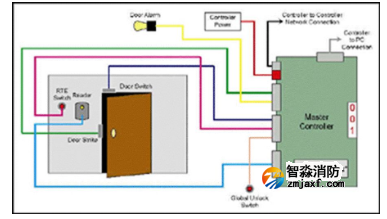

機房門禁：一般在機房入口和各功能區出入口安裝智能門禁系統，對人員進出進行授權、記錄、查詢，并可與防盜、報警、保安等系統結合成綜合管理系統，既方便內部人員按權限自由出入，又杜絕外來人員隨意進出。

門禁系統可以采用指紋、IC卡或雙重認證方式。

機房門禁配置：

門禁系統設備包括以下內容：

管理軟件—用于門禁系統的發卡、授權、維護、查詢開門事件等管理，配置1套即可。

門禁控制器—分為單門、雙門、4門、8門等，根據門禁數量配置相應的控制器。

讀卡器—讀取認證數據如IC卡或指紋等。一般每個門配1臺，有些特殊要求進出都要讀卡開門的場所，每個門所要配2臺。

電鎖—分為電磁鎖、電控鎖或電插鎖，根據不同需要選擇不同類型的電鎖，每個單門配置1套，雙門需要配2套。

開門按鈕—用于從內開門的開關，每個門配1個。

門磁—用于檢測門的開關狀態，每個門配1個。

IC卡—用于授權憑證，每人配1張。

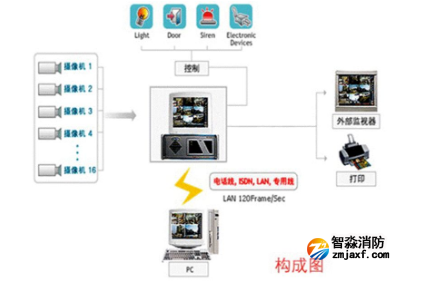

視頻監控：在各機房出入口、各功能區出入口及重點區域安裝攝像機，通過視頻電纜傳到硬盤錄像機，進行實時監視和錄像。

視頻監控配置：

視頻監控系統設備包括以下內容：

監控管理軟件—用于對視頻信號進行處理、錄像、回放，安裝在硬盤錄像機上，可以把視頻信號實時顯示在顯示器上。

硬盤錄像機—分為4路、6路、8路、16路，用于視頻信號的記錄，根據監控點數量配置相應的硬盤錄像機。

硬盤—一般硬盤錄像機不配置硬盤，需要根據錄像時間確定硬盤容量。

攝像機—安裝在監控現場，用于把現場畫面轉換成視頻信號，傳輸給硬盤錄像機。分為半球型、槍機、球機等，按照需要配置相應數量及型號的攝像機。

電纜—需要視頻電纜和電源線，用于連接攝象機到硬盤錄象機，需要所有攝像機所用電纜的總和。

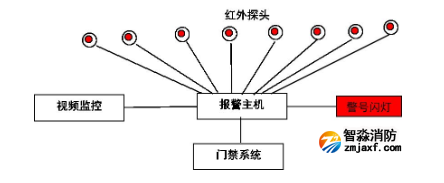

紅外報警：在各機房出入口、各功能區出入口及重點區域安裝紅外探頭，通過信號線傳到報警，進行非法入侵報警。同時聯動視頻監控和門禁系統。

紅外報警配置：

紅外報警系統設備包括以下內容：

報警管理軟件—用于對報警信號的處理、記錄，安裝在計算機上，可以設置電子地圖，在地圖上顯示報警方位，可以選配。

報警主機—分為4路、8路、12路或者更多，用于接收報警信號，并通過警號和閃燈發出報警信號，根據報警點數量配置相應的主機。

紅外探頭—安裝在監控現場，利用紅外線探測人體信號，傳輸給報警主機。按照需要配置相應數量的探頭。

電纜—需要信號線和電源線，用于連接紅外探頭到主機，需要所有探頭所用電纜的總和。

警號和閃燈—用于發生聲光報警信號，提醒值班人員有非法入侵。根據需要配置。

第十一個子系統：KVM及機房設備遠程監控系統

網絡中心機房，機房內將放置有各種品牌的服務器及網絡設備，由于各種因素，機房在一般情況下不允許人員進入，所以需要一套可以通過機房本地或遠程終端對機房內的服務器、網絡設備等進行統一管理的解決方案，以便使有關操作人員不必到機房內也能操控服務器及網絡設備，且當系統規模擴張時仍能保持整個系統的完整性而達到管理上的簡單有效。

KVM及機房設備遠程監控系統就是實現以上功能的解決方案，通過IP網絡，可以實現對機房的所有設備以及電源進行遠程控制和管理，可以避免人員進入設備機房。

由于KVM系統不同廠家產品配置也不一樣，所以需要廠家進行方案配置。

第十二個子系統：機房環境監控系統

網絡中心機房的環境設備或子系統（如UPS、精密空調、消防等）為服務器、網絡設備等硬件系統提供正常的運行環境。一旦機房環境設備出現故障，就會影響到硬件系統的運行，對數據傳輸、存儲以及整個系統運行的可靠性構成威脅，若事故嚴重又沒有得到及時的處理，就可能損壞硬件設備，造成嚴重后果。

因此，為了保證機房運行的安全性和穩定性，需要對機房場地設備及環境進行集中監控和管理，包括：UPS、精密空調、溫度、濕度、漏水、消防等系統監控。

機房環境監控系統：機房環境監控系統利用相應的傳感器以及設備通信接口，實現對機房內的UPS、空調、配電等動力環境設備以及溫度、濕度、漏水、煙感等環境參量進行集中監控，并可通過網絡進行遠程監控。以確保機房環境及設備的

正常運行。

由于該系統不同廠家產品配置也不一樣，所以需要廠家進行方案配置。

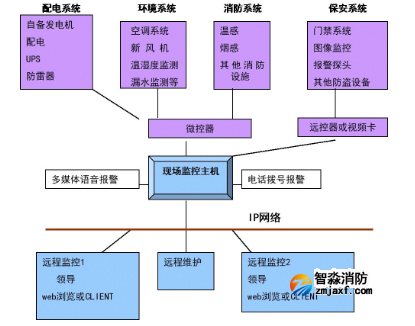

機房環境監控系統一般系統框圖

服務器機柜和網絡機柜：

由于中心機房對設備環境及機柜要求很高，所以需要配置專業的服務器機柜和網絡機柜，要求按照設備數量配置相應數量的機柜，預留30%以上的空間。

機柜配電，由于設備對電力要求也很高，所以機柜必須配備專業的電源插座（PDU）。

服務器機柜要求前、后門采用“超級網孔”設計，通風率達55％以上。靜態承重為600KG 以上，移動承重為300KG 以上。

機房樓板承重參照國家標準GB/T2887-2011《電子計算機場地通用規范》要求，機房樓板荷重要求≥500kg/m2。

如果機房所在樓層原來的樓板荷重設計達不到以上要求，需要做承重加固處理。如可以在樓板上設置承重槽鋼將設備的重量分散到樓板主體梁上；或者對樓板進行專業的加固處理，這種方案需要具備相應資質的專業公司才能設計施工。
